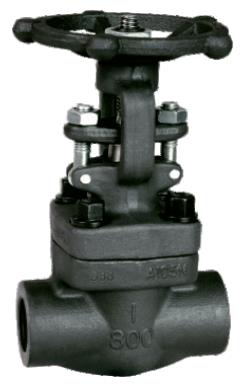

产品名称：锻钢闸阀

产品型号:Z11H-16～160

产品概述：

锻钢闸阀有三种阀盖设计形式。第一种是螺栓连接阀盖(BB)，按这种设计形式设计的阀门，其阀體与阀盖用螺栓连接，缠绕式垫片(304夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接阀盖(WB)，按这种设计形式的阀门，其阀體与阀盖用螺纹连接，全焊密封。第三种是压力自紧式阀盖(PS)，按这种设计形式设计的阀门，其阀體与阀盖用螺纹连接，内压自密封环密封。

工作原理：

锻钢阀门适用于公称压力為1.6、2.5、4.0、6.4、10.0、16.0MPa，公称通径為10~50mm的中高温、中高 压阀门。适用介质為水、氮氢混合有體的尿素以及甲胺液等。阀杆与阀杆螺母為梯形螺纹传动，螺纹符合GB/T5796的规定。阀杆头部设计有锥形的上密封面，当润门全开时阀盖的上密封座严密吻合，无外泄漏。阀體、阀盖等承压件采用整體锻造(胎模型锻)，阀體法兰也可采用焊接形式。阀體与阀座的连接形式有法兰连接、焊接。在阀體上对堆焊合金层或不锈钢阀门直接在阀體上加工而成，堆焊层厚度大于等于2mm。对手公称压力大手16.0 MPa的锻钢闸阀采用压力自紧式密封结构，填料箱及闸板均采用整體锻造加工，保证受压强度。

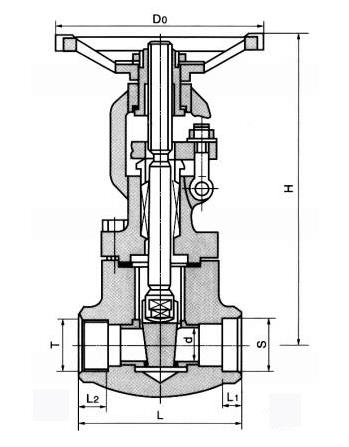

技术参数：

产品特点：

（1）流动阻力小。阀體内部介质通道是直通的，介质成直線流动，流动阻力小。

（2）启闭时较省力。是与截止阀相比而言，因為无论是开或闭，闸板运动方向均与介质流动方 向相垂直。

（3）高度大，启闭时间長。闸板的启闭行程较大，降是通过螺杆进行的。

（4）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。

（5）结构長度(系壳體两连接端面之间的距离)较小。

（6）密封面易磨损，影响使用。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用。

（7）形體简单 , 结构長度短，适用广。

主要零件及材质：

适用行业：

      广泛适用于石油、化工、電力、热力、矿山、冶金、医药、食品、燃气、化肥、盐碱、化纤、水務、环保、工业民用建筑以及核工业等领域管道系统。
